Подстанции КТПВ. Нюансы разработки
Объект
Месторождение
Сфера
Горнодобывающее предприятие

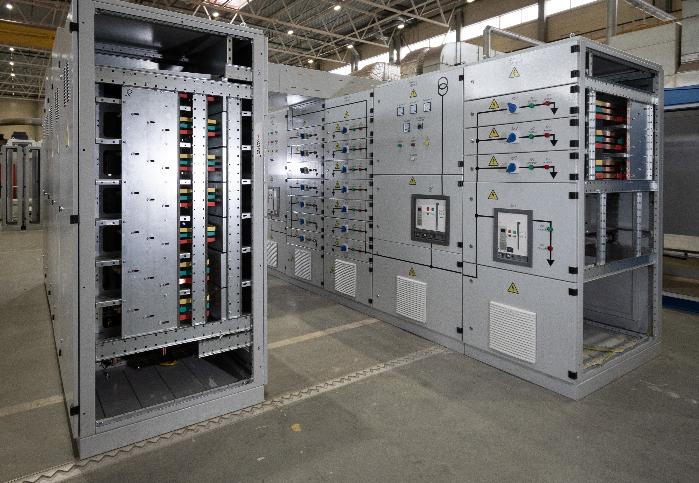

Отгружены две однотипные внутрицеховые подстанции КТПВ для горнодобывающего предприятия.
Назначение подстанций: питание оборудования обработки горной руды на месторождении.
Работа по кейсу была непростой: на начальном этапе работы Заказчик передал на проработку эскизные чертежи планировки подстанции и опросный лист на автоматические выключатели. По данным материалам сметчик прикинул габариты шкафов и провел расчет.
На контрольном согласовании при предоставлении заказчиком рабочего проекта, выяснилось, что изначальный эскиз, который был предоставлен Заказчиком, некорректно вписывается в проект строительной части электрощитовой. По проекту электромонтажной части щиты и трансформаторы расположены на одной высотной отметке, однако в строительной части проекта оказалось, что требуется установка фальшполов, строительные колонны расположены очень близко и препятствуют подключению кабелей и обслуживанию подстанций. Высота фальшполов не позволила бы смонтировать электрощиты с шинными мостами, т.к. они расположились бы впритык к верхнему перекрытию здания.
Для решения этой ситуации, специалисты проектного отдела завода собрали телефонную конференцию с проектировщиками и энергетиками со стороны Заказчика, по итогу которой было принято решение уменьшить высоту фальшполов, а также изменить расположение шкафов с трансформаторами на строительном и электромонтажном плане проекта. В нескольких местах электрощитовой энергетикам пришлось пойти на уменьшение коридоров обслуживания из-за строительных колонн.
Данное решение было успешно реализовано, на приемке готового оборудования присутствовал энергетик предприятия и, после небольших доработок, подстанция отгружена Клиенту.
Этим кейсом мы хотели бы обратить внимание, что только эффективное взаимодействие производителя, проектной организации и Заказчика позволяет разработать продукт, который будет учитывать все нюансы разработки, установки и обслуживания нового оборудования.
Назначение подстанций: питание оборудования обработки горной руды на месторождении.
Работа по кейсу была непростой: на начальном этапе работы Заказчик передал на проработку эскизные чертежи планировки подстанции и опросный лист на автоматические выключатели. По данным материалам сметчик прикинул габариты шкафов и провел расчет.
На контрольном согласовании при предоставлении заказчиком рабочего проекта, выяснилось, что изначальный эскиз, который был предоставлен Заказчиком, некорректно вписывается в проект строительной части электрощитовой. По проекту электромонтажной части щиты и трансформаторы расположены на одной высотной отметке, однако в строительной части проекта оказалось, что требуется установка фальшполов, строительные колонны расположены очень близко и препятствуют подключению кабелей и обслуживанию подстанций. Высота фальшполов не позволила бы смонтировать электрощиты с шинными мостами, т.к. они расположились бы впритык к верхнему перекрытию здания.
Для решения этой ситуации, специалисты проектного отдела завода собрали телефонную конференцию с проектировщиками и энергетиками со стороны Заказчика, по итогу которой было принято решение уменьшить высоту фальшполов, а также изменить расположение шкафов с трансформаторами на строительном и электромонтажном плане проекта. В нескольких местах электрощитовой энергетикам пришлось пойти на уменьшение коридоров обслуживания из-за строительных колонн.
Данное решение было успешно реализовано, на приемке готового оборудования присутствовал энергетик предприятия и, после небольших доработок, подстанция отгружена Клиенту.
Этим кейсом мы хотели бы обратить внимание, что только эффективное взаимодействие производителя, проектной организации и Заказчика позволяет разработать продукт, который будет учитывать все нюансы разработки, установки и обслуживания нового оборудования.
