Панели серии ЩО70 предназначены для комплектования распределительных щитов напряжением 0,4кВ трехфазного переменного тока частотой 50Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.
Панели серии ЩО70 предназначены для комплектования распределительных щитов напряжением 0,4кВ трехфазного переменного тока частотой 50Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

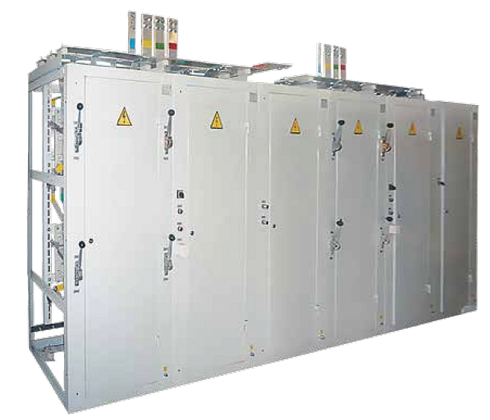

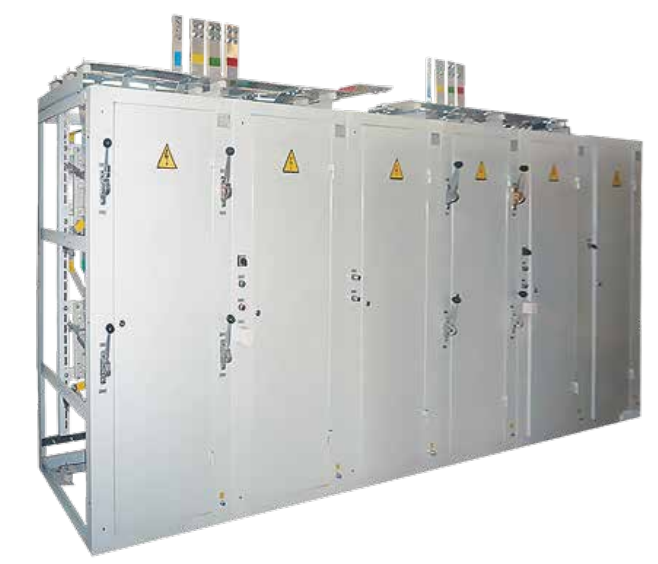

Конструктивно панели ЩO70 представляют собой металлоконструкции, имеющие степень защиты с фасадной стороны IP20, а с остальных сторон IP00, и предназначены для одностороннего обслуживания.
Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет:
-
30 кА для панелей ЩО70-1 (комплектование щитов мощностью до 630 кВА);
-
50 кА для панелей Щ070-2, ЩО70-З (комплектование щитов мощностью свыше 630 кВА).
Панели ЩО70-З, в отличие от ЩО70-1 и ЩО70-2, имеют меньшие габариты.
По назначению панели ЩО70 делят на:
-
линейные;
-
вводные;
-
секционные;
-
вводно-линейные;
-
вводно-секционные;
-
панели с аппаратурой АВР;
-
панели диспетчерского управления уличным освещением.
Типоисполнения панелей ЩО70 представлены в нашем каталоге (скачать каталог).
Основным документом для комплектования щитов является опросный лист, в соответствии с которым производится: компоновка панелей ЩО70; поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов (при их наличии).
Возможен заказ оборудования по артикулам, представленным в нашем каталоге (скачать каталог)
Структура условного обозначения
|
ЩОХХ-Х-ХХ У3 |
Щит одностороннего обслуживания |
|
ЩОХХ-Х-ХХ У3 |
70 – год разработки |
|
ЩОХХ-Х-ХХ У3 |
1, 2, 3 – показатель электродинамической стойкости проводников и аппаратов ячейки |
|
ЩОХХ-Х-ХХ У3 |
Номер схемы |
|
ЩОХХ-Х-ХХ У3 |
Климатическое исполнение и категория размещения по ГОСТ15150-69 |
| Тип | Низковольтное оборудование |
