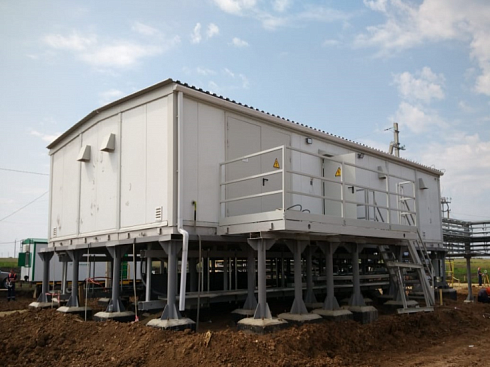

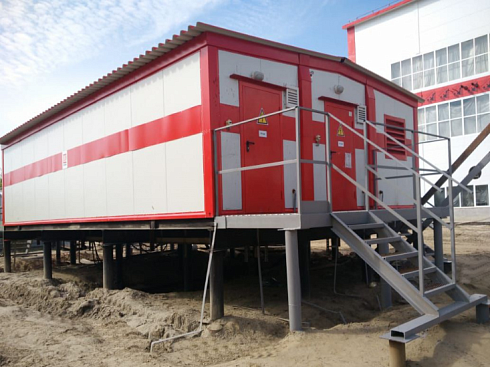

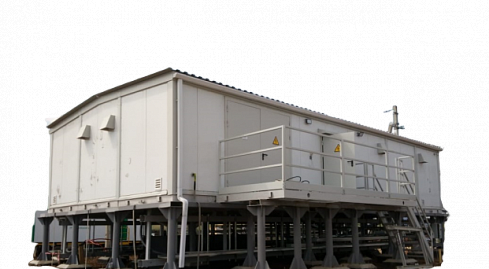

КТПУ утепленные комплектные подстанции одно или двух трансформаторные мощностью от 25кВА до 2500 кВА предназначены для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, преобразования в электрическую энергию 0,4 кВ и снабжения ею потребителей.
Корпус КТП из сварного основания и каркаса, изготовленного из профильного металлопроката обшитого сэндвич-панелями толщиной 50-100 мм., а так же утепленной двойной крыши и пола. Каркас обеспечивает необходимую жесткость для транспортировки с полностью укомплектованным оборудованием, включая силовые трансформаторы. И так же обеспечивает необходимую динамическую устойчивость корпуса при коротких замыканиях сети.
Структура условного обозначения
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Количество силовых трансформаторов (если более одного) |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ | Комплектная трансформаторная подстанция |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Тип исполнения: С – столбовая; Ш – шкафная; К – киосковая; У – утепленная; Б – бетонная; В - внутрецеховая. |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Схема электрического соединения РУВН: Т – тупиковая; П - проходная. |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ | Мощность силового трансформатора, кВА. |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ | Класс напряжения РУВН 6 или 10кВ. |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ | Номинальное напряжение РУНН 0,4кВ. |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Исполнение высоковольтного ввода 6(10)кВ: В – воздушный; К – кабельный. |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Исполнение низковольтного вывода 0,4кВ: В – воздушный; К – кабельный. |
ХКТПХ(Х)-Х/Х/Х-х/х-ХХ |
Климатическое исполнение и категория размещения по ГОСТ15150-69. |
Основные параметры
Наименование параметра | Значение параметра |
Мощность силового трансформатора, кВА | 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500 |
Номинальное напряжение на стороне высокого напряжения, кВ | 6; 10 |
Наибольшее рабочее напряжение на стороне высокого напряжения, кВ | 7,2; 12 |
Номинальное напряжение на стороне низкого напряжения, кВ | 0,4; 0,23 |
Ток термической стойкости в течении 1 сек. на стороне высокого напряжения, кА | 20 |
Ток электродинамической стойкости на стороне высокого напряжения, кА | 41 |
Ток термической стойкости в течении 1 сек. на стороне низкого напряжения, кА | 20 |
Ток электродинамической стойкости на стороне низкого напряжения, кА | 30 |
Уровень изоляции по ГОСТ 1516.1 | нормальная |
Климатические условия размещения | У1, УХЛ1, ХЛ1 |
Степень защиты оболочки | IP23 |
Сопротивление изоляции, Мом, не менее: - со стороны ВН - со стороны НН |
1000 Мом 1 Мом |
Тип | Средневольтное оборудование |
