Наши специалисты готовы помочь в выборе наиболее подходящего оборудования индивидуально для вашего объекта, а также разработать решение с оптимальным соотношением цены и качества.

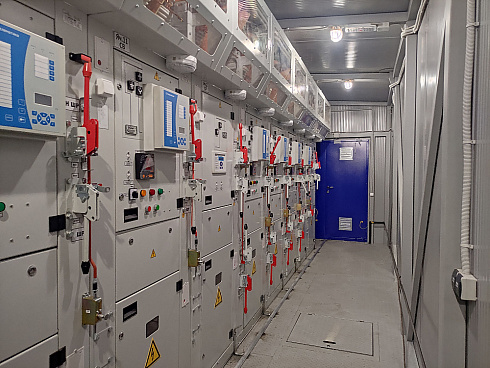

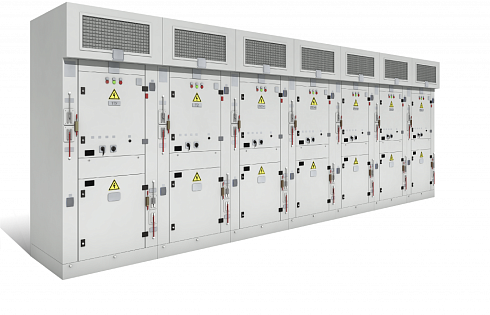

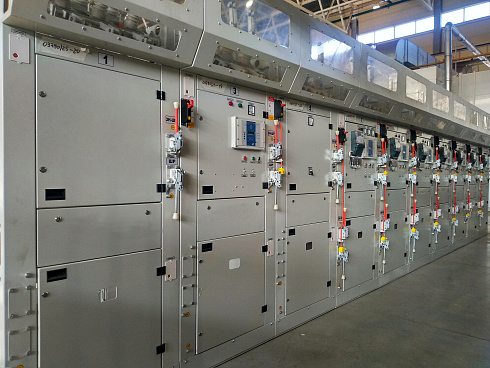

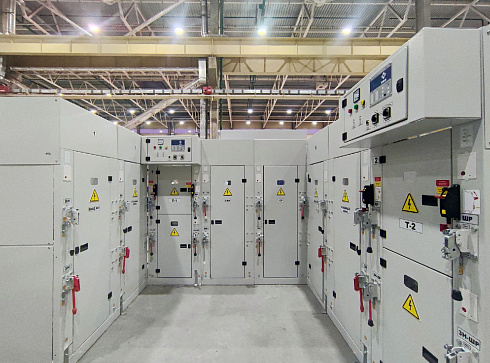

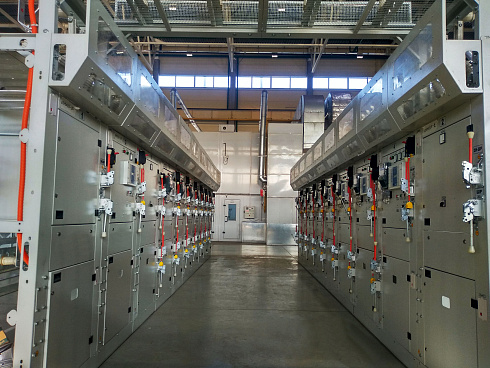

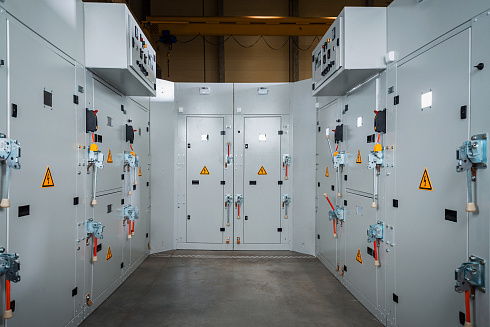

Камеры сборные одностороннего обслуживания напряжением 6(10) кВ серий КСО-366, КСО-386, КСО-393, КСО-298 предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ с изолированной или заземленной через дугогасительный реактор нейтралью. КСО-366, КСО-386, КСО-393, КСО-298 применяются для установки в распределительных устройствах 6(10) кВ, промышленных объектов, городских электрических сетей, систем электрификации железнодорожного транспорта, нефтегазовой отрасли.
Начальник отдела проектных продаж
Структура условного обозначения
|
КСОХХХ.ХХХХ-ХХХ-ХХ |
Камера сборная одностороннего обслуживания |
|
КСОХХХ.ХХХХ-ХХХ-ХХ |
Серия камеры КСО: |
|
КСОХХХ.ХХХХ-ХХХ-ХХ |
Обозначение исполнения схемы главных цепей |
|
КСОХХХ.ХХХХ-ХХХ-ХХ |
Номинальный ток сборных шин |
|
КСОХХХ.ХХХХ-ХХХ-ХХ |
Климатические исполнение и категория размещения |
Классификация исполнений КСО
|
Наименования показателя классификации |
Исполнение камер КСО |
|
Уровень изоляции по ГОСТ 1516.3 |
Камеры КСО с нормальной изоляцией |
|
Изоляция ошиновки |
Камеры КСО с неизолированными шинами |
|
Система сборных шин |
Камеры КСО с одной системой сборных шин. |
|
Способ разделения фаз |
Камеры КСО с неразделенными фазами |
|
Конструкция высоковольтных вводов |
Камеры КСО с кабельным присоединением; |
|
Род установки |
Камеры КСО для внутренней установки в помещениях |
|
Условия обслуживания |
Камеры КСО одностороннего обслуживания |
|
Виды камер КСО в зависимости от установленной в них аппаратуры |
- камеры с выключателями нагрузки ВНА-10 |
Основные параметры
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение (линейное), кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток главных цепей камер КСО, А |
400; 630; 1000 |
|
Номинальный ток главных цепей камер КСО с выключателями нагрузки, А |
400; 630 |
|
Номинальный ток сборных шин, А |
400; 630; 1000; 1250 |
|
Номинальный ток трансформаторов тока, А |
50; 75; 100; 150; 200; 300; 400; 600 |
|
Номинальный ток шинных мостов, А |
400; 630; 1000 |
|
Номинальный ток отключения выключателей нагрузки, А |
400; 630 |
|
Номинальный ток электродинамической стойкости главных цепей камер КСО (амплитуда), кА |
51 |
|
Ток термической стойкости, кА |
20 |
|
|
|
|
Время протекания тока термической стойкости с: |
1 |
|
Номинальное напряжение вспомогательных цепей, В: |
|
|
Номинальный ток плавкой вставки силового предохранителя, А |
2; 3; 5; 10; 16; 20; 31; |
|
Номинальный ток отключения высоковольтного выключателя, кА |
12; 5; 20; 25; 31,5; 40 |
|
Уровень изоляции |
Согласно ГОСТ 1516.3 |
|
Степень защиты |
IP20 для фасада, и IP00 для остальных частей |
|
Габаритные размеры, в*ш*г (высота со сборными шинами): |
2000*800*8000 |
| Тип | Средневольтное оборудование |
