Мы предлагаем аппараты премиального качества по цене стандартного рыночного исполнения. Оборудование сертифицировано, прошло все типовые испытания и готово к отгрузке.

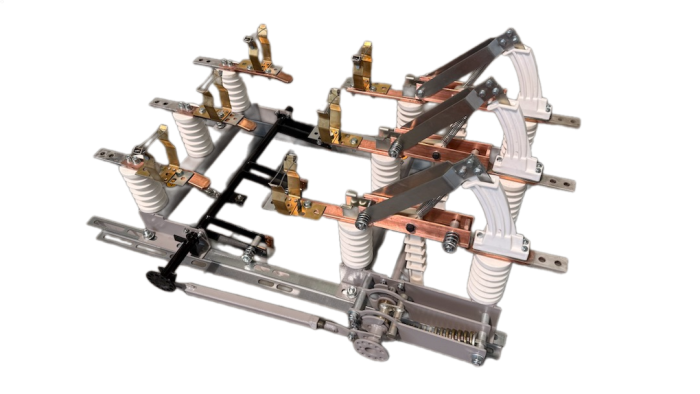

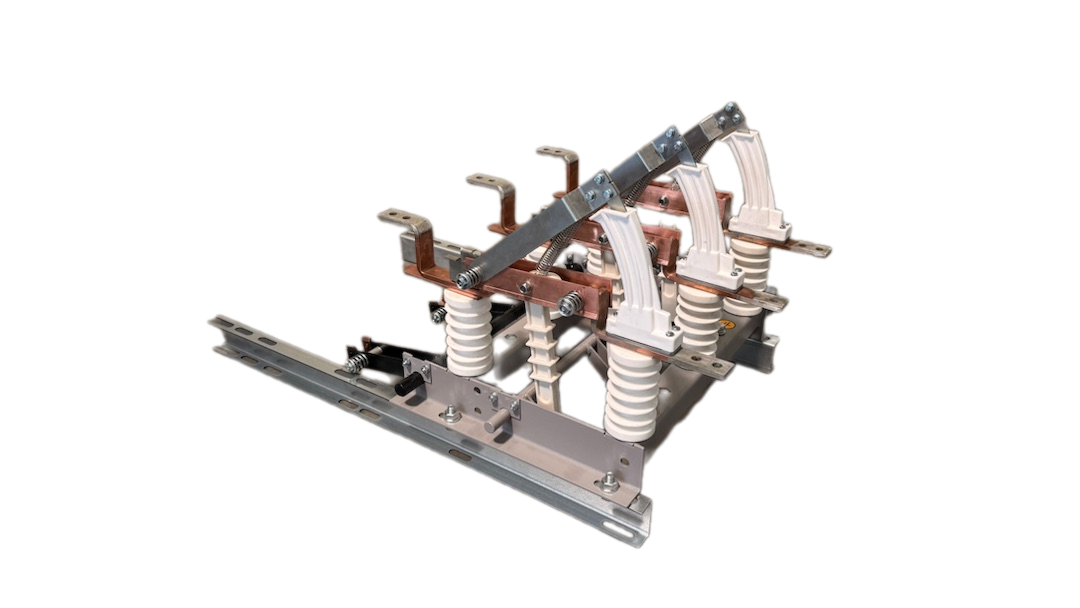

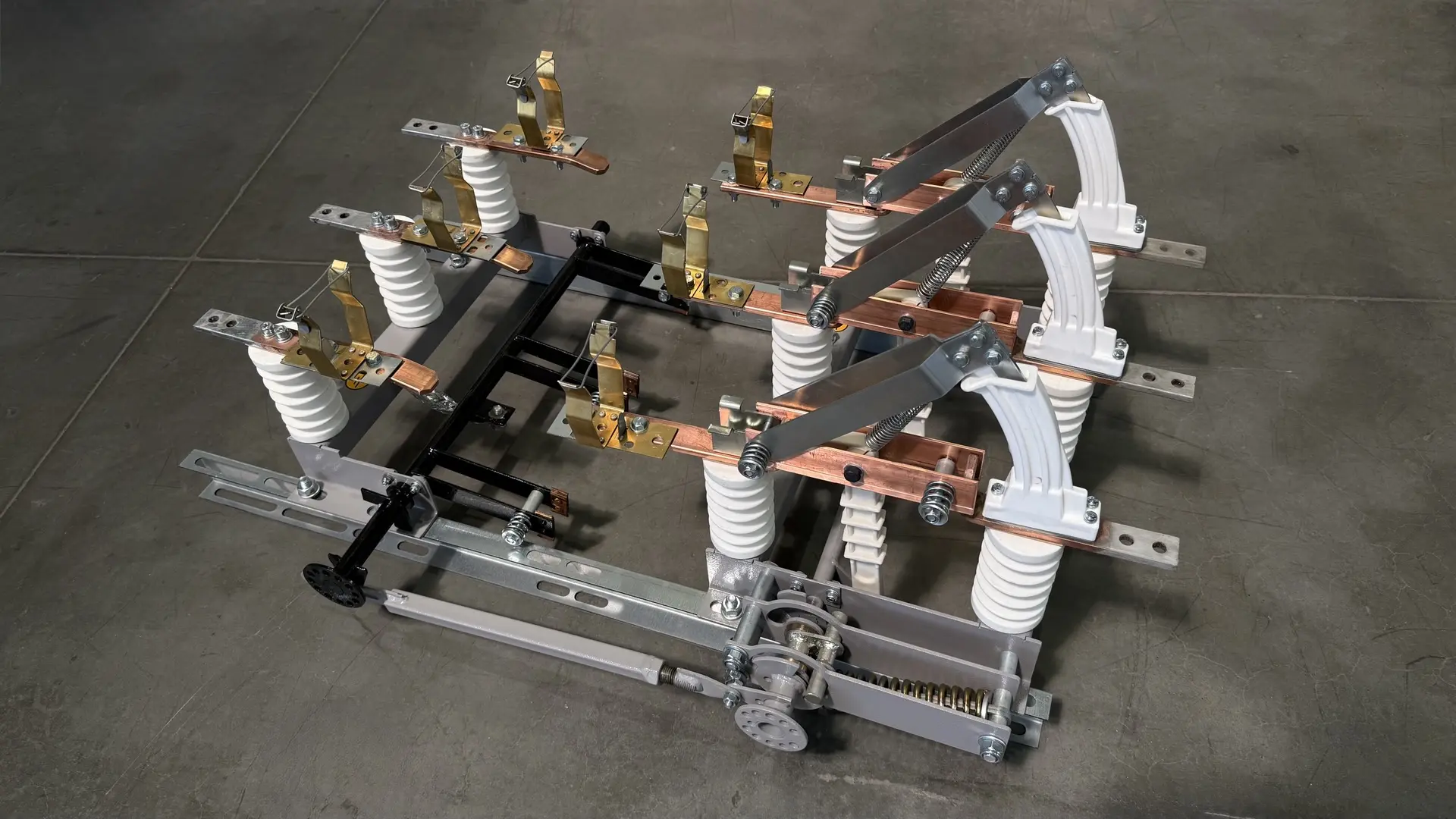

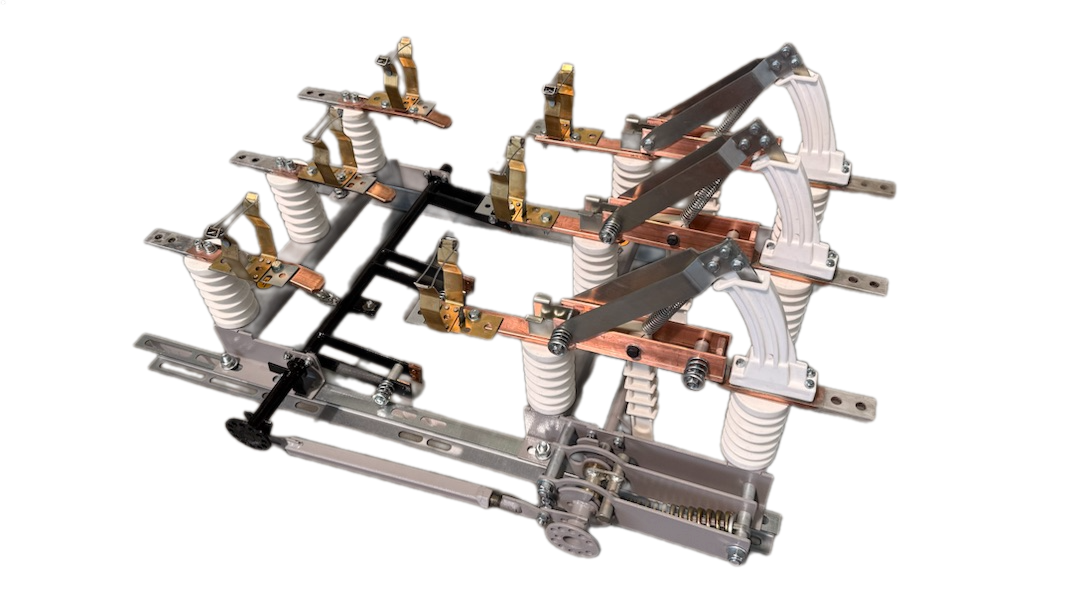

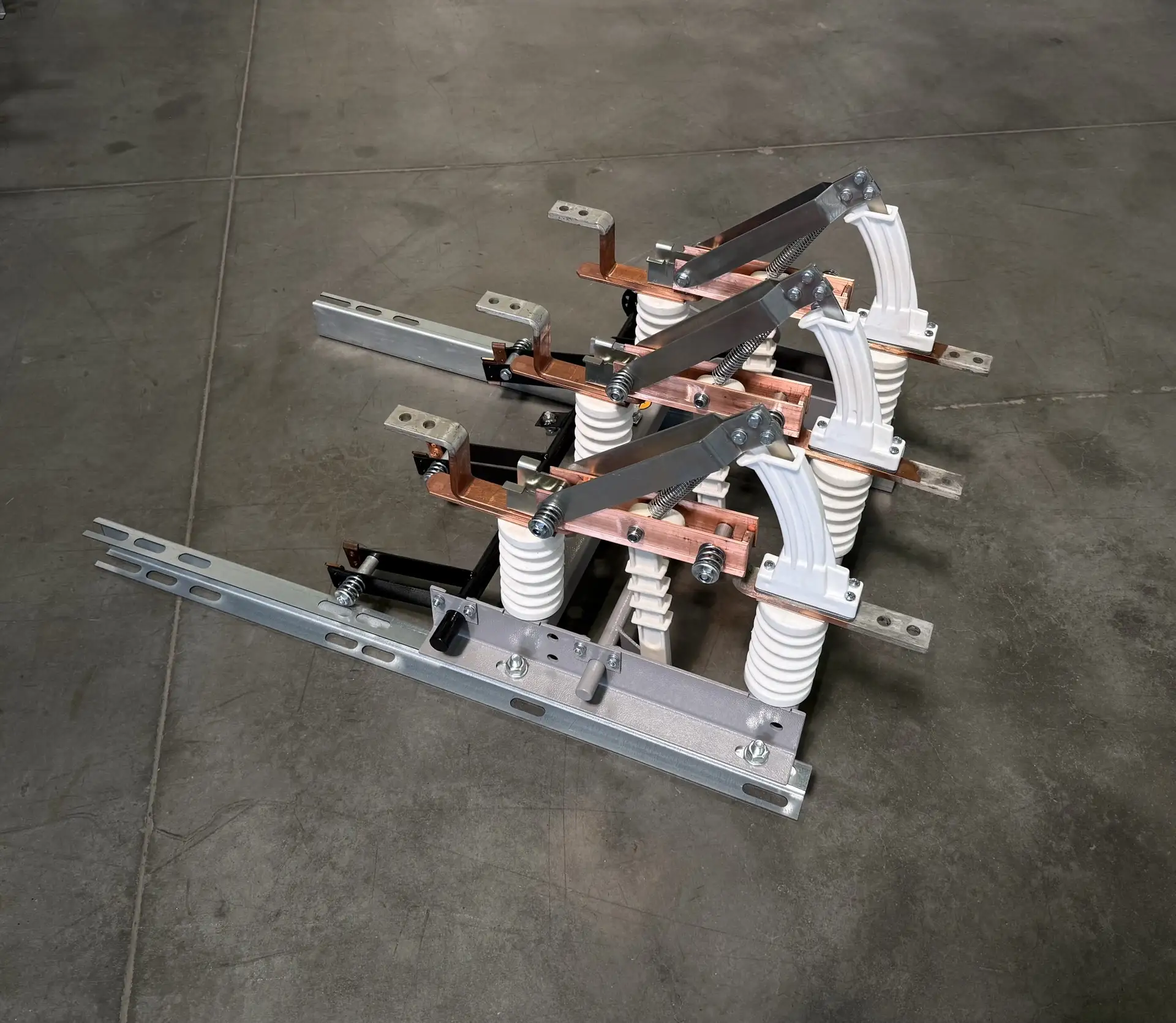

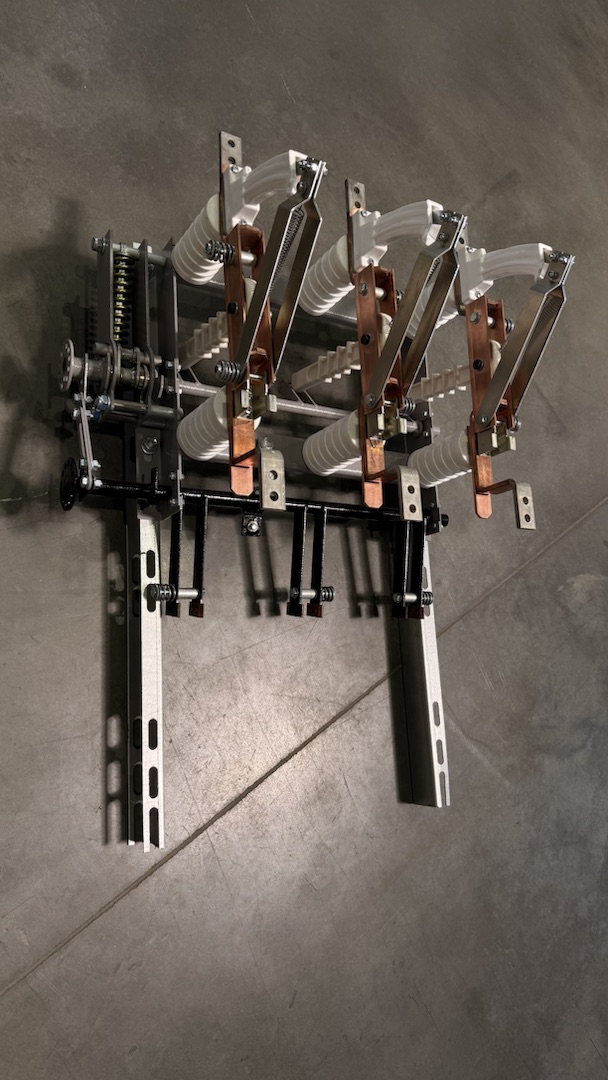

Высоковольтные выключатели нагрузки автогазовые (ВНА) — предназначены для безопасного велючения и отключения под нагрузкой электрических цепей трехфазного переменного тока (напряжением 6-10 кВ, силой 400-630А). Широкий выбор модификаций, которые имеют встроенные держатели для высоковольтных плавких предохранителей.
Благодаря явному видимому разрыву контактов, устройство не требует установки дополнительного разъединителя для безопасности персонала.
Технологическое преимущество нашей линейки:
· Защита рамы: порошковая полимеризация (вместо обычной жидкой краски) исключает появление ржавчины при монтаже и транспортировке.
· Защита подвижных элементов: полное гальваническое покрытие предотвращает окисление.
· +30% к сроку службы: благодаря двойной защите оборудование служит дольше аналогов, снижая затраты на обслуживание.
Наименование производимой продукции:| Высоковольтные выключатели нагрузки автогазовые (ВНА) |
| Выключатели нагрузки ВНАЛ-10/630-20-IзУ2 |
| Выключатели нагрузки ВНАЛ-10/630-20-IIзУ2 |
| Выключатели нагрузки ВНАЛ-10/630-20-IIзПТ1.2 У2 |
| Выключатели нагрузки ВНАП-10/630-20-IIзПТ1.2 У2 |
| Выключатели нагрузки ВНАЛ-10/630-20-IIзПТ1.3 У2 |
| Выключатели нагрузки ВНАП-10/630-20-IIзПТ1.3 У2 |
| Выключатель нагрузки ВНАЛ-10-630-20-IIз ПТ1.4 У2 (мф 250мм) |
| Выключатель нагрузки ВНАП-10/630-20-IIз ПТ1.4 У2 (м/ф 250мм) |
| Выключатель нагрузки ВНАЛр-10/630-20-IIзп (м/ф 200мм) продольный |
| Выключатель нагрузки ВНАЛр-10/630-20-IIзп (м/ф 250мм) продольный |
| Выключатель нагрузки ВНАЛр-10/630-20-IIзп ПТ1.2 (м/ф 250мм) продольный |
| Выключатель нагрузки ВНАП-10/630-20-IIз У2 |
| Выключатель нагрузки ВНАП-10/630-20-Iз У2 |
| Выключатель нагрузки ВНАПр-10/630-20-IIзп ПТ1.2 (м/ф 250мм) продольный |
Технические характеристики
Номинальное напряжение Uном и соответствующее ему наибольшее рабочее напряжение Uнр: Uном / Uнр , кВ – 10/12.
Номинальный ток: Iном, А – 400; 630.
Номинальный ток отключения при cos > 0,7, А – 400; 630.
Нормированные параметры сквозных токов короткого замыкания:
- Наибольший ток (ток электродинамической стойкости), кА – 51.
- Номинальное значение периодической составляющей Iнп, кА – 20
- Время протекания тока (время к.з.), tкз - 1 с.
Нормированные параметры тока включения:
- Наибольший ток при 10 кВ, кА – 51.
- Наибольший ток при 6 кВ, кА – 51.
- Среднеквадратичное значение тока за 1 с (ток термической стойкости), кА –20.
Номинальное напряжение вспомогательных элементов цепей, В:
- при постоянном токе 110-220;
- при переменном токе 127-220.
Собственное время включения, не более 0,11 с.
Время отключения 0,11 с.
Электрическое сопротивление главной цепи не более - 100х10-6 Ом.
Механическая износостойкость выключателей – не менее 2000 циклов.
На выключатели могут устанавливаться токоограничивающие предохранители ПКТ102, ПКТ103, в таком исполнении выключатель комплектуется контактами под необходимые типы патронов ПТ 1.2; ПТ 1.3.
|
Тип предохранителя |
Тип патрона |
Uном кВ |
Iном, А |
Iоткл, кА |
|
ПКТ-102 У3 |
ПТ 1.2 |
6 |
31,5; 40; 50 |
31,5 |
|
ПКТ-102 У3 |
ПТ 1.2 |
10 |
31,5; 40 |
31,5 |
|
ПКТ-103 У3 |
ПТ 1.3 |
6 |
80; 100; 160 |
31,5; 20 |
|
ПКТ-103 У3 |
ПТ 1.3 |
10 |
50; 80; 100 |
31,5; 20; 12,5 |
-
- номинальные значения климатических факторов внешней среды – УХЛ2 по ГОСТ 15150 и ГОСТ 15543.1;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
- высота над уровнем моря не более 1000 м;
- степень защиты – IP00 по ГОСТ 14255.
