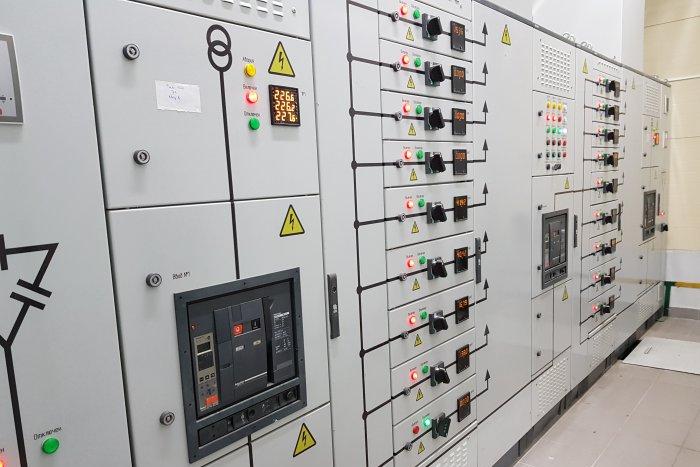

Главный распределительный щит (щит ВРУ-ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. ГРЩ предназначены для приема, учета и распределения электроэнергии в сетях переменного тока с напряжением 380/220 В и частотой 50 Гц с раздельной землей и нейтралью или глухозаземленной нейтралью. Главный распределительный щит (ГРЩ) представляет собой высокотехнологичное электротехническое устройство, применяемое для снабжения электрической энергией какого-либо объекта, имеющий от одного до четырех источников питания.
Панели ГРЩ могут быть как двустороннего, так и одностороннего обслуживания и комплектуется из панелей следующего назначения:
- вводных панелей
- линейных панелей
- секционных панелей
К вводным панелям главного распределительного щита подключается вводной питающий кабель или шинопровод. В составе вводных панелей ГРЩ обычно применяются автоматы или рубильники. В отходящих панелях ГРЩ устанавливаются коммутационные аппараты, к которым непосредственно подключаются отходящие линии. Также в отходящих панелях ГРЩ могут находиться трансформаторы тока, амперметры, вольтметры и счетчики. В секционных панелях главного распределительного щита находятся коммутационные аппараты (автоматы и рубильники), позволяющие при необходимости запитать секцию шин от другого источника. При использовании автоматики (АВР - автоматический ввод резерва), включение либо отключение секционных автоматов может осуществляться в автоматическом, ручном и дистанционном режимах, в соответствии с заданным алгоритмом заказчика.
На данный момент завод имеет большой опыт изготовления ГРЩ с секционированием и внутрицеховых подстанций КТПВ на их базе. А так же осуществляет поставки в различные регионы Российской Федерации.
С 2017 года завод начал производство щитов ГРЩ с секционированием до 4b.
Все чаще «конечные» клиенты ставят на первый план безопасность персонала при эксплуатации электроустановок и «живучесть» щитов. Щиты простейшего исполнения (без секционирования) не предусматривает внутреннего разделения пространства на функциональные блоки, что представляет опасность для персонала в период эксплуатации, а так же вероятный выход из строя всего ГРЩ. Шкафы с секционированием, напротив, имеют высокий уровень безопасности и защиты эксплуатирующего персонала, а также защищают оборудование от неквалифицированных действий сотрудников при проведении ремонтных и профилактических работ.
Неоспоримым преимуществом шкафов с секционированием нашего производства является конкурентная цена. Стоимость шкафов «ЭТЗ «Энергорегион» более чем на 35% ниже стоимости конкурентов.
Отметим, что у нас собираются ГРЩ не только на шкафах собственного производства, но и на различных европейских вендерах (производителях) таких как DKC, Rittal, Prisma, XL3.
Часто у заказчиков, при возникновении планов на модернизацию оборудования, возникают проблемы с возможностью ввода и вывода кабеля, системой компоновки, габаритными размерами. Специалисты завода рекомендуют заблаговременно, на этапе проектирования конструкции, обращать внимание на установленные аппараты и возможность подключения отходящих линий. Главный распределительный щит ГРЩ - это щит распределительный нетиповой, это означает, что сборка электрощита осуществляется по индивидуальному проекту или техническому заданию заказчика. Задание на сбор электрощита разрабатываются индивидуально для каждого объекта: если у заказчика есть только идея модернизации или установки оборудования, ЭТЗ «Энергорегион» может помочь и разработать проект, а так же изготовить оборудование, смонтировать и провести пусконаладочные работы - то есть реализовать задумки от идеи до результата.
