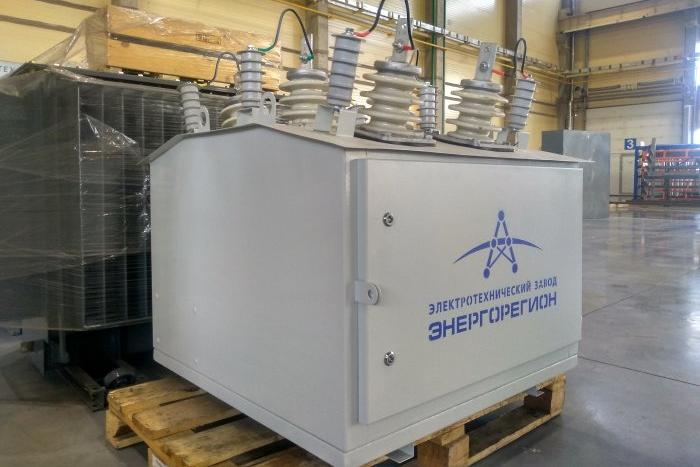

Реклоузер — коммутирующее устройство на основе вакуумного выключателя, выполняющее функцию автоматического отключения отрезка (секции) линии электропередачи в случае возникновения перегрузки (например, короткого замыкания) в этой секции или при технологической необходимости.
Включает в себя комплекс элементов мониторинга и управления сетью, необходимых для обнаружения аварийной ситуации и отключения участка сети, а также для последующего повторного включения цепи (автоматическое повторное включение — АПВ).
Задачу аварийного отключения поврежденного участка сети, секционирования сетей, включения резерва выполняли Пункты секционирования сетей (ПСС). Это были здания с установленным в них необходимым электротехническим оборудованием, которое требовало периодических проверок и ремонтов. Сегодня к основным функциям ПСС добавляется учет электроэнергии. Для поиска неисправностей и локализации аварийных участков сетей 6—10 кВ создаются специализированные системы и устройства, оснащающие все те же сети своими датчиками для сбора информации.
Основная часть функций сетей сегодня решается столбовым пунктом секционирования — реклоузером. Для него не требуется специального помещения — он размещается на опоре, поскольку имеет небольшой вес. Практически не требует обслуживания — контактные реле заменены электронными устройствами. Имеет возможность передавать информацию диспетчеру сети о факте аварии, о текущих измерениях параметров сети — для локализации аварийного участка; обеспечивает коммерческий учет отпущенной электроэнергии; диспетчер имеет возможность дистанционной перекоммутации для выполнения секционирования сети, подключения резервных линий и др.
Это позволяет снижать затраты эксплуатирующих организаций, уменьшать перерывы в электроснабжении объектов, собирать данные по АСКУЭ и АСДУЭ с распределительной сети и потребителей энергии.
Для выполнения этих функций в реклоузере ЭТЦ «Энергорегион» применены современные методы измерений и передовые технические решения, как то:
· антиферрорезонансные датчики тока и напряжения,
· вакуумный выключатель с магнитной защелкой,
· GSM- или PLC-модем,
· специализированный блок РЗА,
· Возможность установки счетчика АСКУЭ и другие функции.
Реклоузер может стать решением следующих проблем:
• потребители теряют электроснабжение в случае аварии или повреждения и, как следствие, получают ущерб от его значительного перерыва;
• вы тратите десятки часов на поиск и локализацию повреждения;
• задействуется большое количество персонала и техники для устранения повреждения;
• нет надежной связи с диспетчерским пунктом;
• у вас есть сложности с управлением сетью;
• обслуживание сети трудоемко и операции проводятся вручную;
• У вас отсутствует GSM- связь и вы не можете дистанционно управлять реклоузером.
Помимо доступа к управлению оборудованием в онлайн-режиме, реклоузер дает возможность непрерывно отслеживать на пульте управления результаты мониторинга электродинамических процессов, а также просматривать результаты процессов за прошедшее время в памяти устройства.
Состав реклоузера:
1) Коммутационный модуль;
2) Шкаф управления;
3) Инсталляция для крепления коммутационного модуля аналогично шкафу управления;
4) трансформатор напряжения (устанавливается дополнительно в случае двухстороннего питания) рядом с коммутационным модулем.
Реклоузер позволит получать данные:
- данные технологического и коммерческого учета электроэнергии;
- показатели качества электрической энергии в соответствии с ГОСТ Р 8.655, ГОСТ Р 51317.4.15, ГОСТ 30804.4.30 (класс А), ГОСТ 30804.4.7 (класс I), ГОСТ 32144, ГОСТ 33073.
Применяется:
· для повышения надежности линий электропередач 6 (10) кВ;
· обеспечения защиты электротехнического оборудования на ответвлении сети;
· технического и коммерческого учета энергии;
- автоматической локализации повреждений и подачи резервного питания с управлением по GSM или PLC;
- секционирования линий с односторонним и двухсторонним питанием;
- сетевого резервирования воздушных линий;
- оперативного дистанционного отключения электроэнергии как в случае аварии, так и в других случаях.
Функциональные преимущества
Предлагаем различные модификации реклоузеров, от простых бюджетных вариантов до сложных, с дополнительными опциями по требованию заказчика:
- Возможность функции дистанционного отключения;
- Возможность работы совместно с системой локализации аварийного участка;
- Возможность установки выключателя с пружинным приводом или приводом с «магнитной» защелкой различных производителей в качестве основного элемента (вакуумного выключателя);
- реализация учета энергии коммутации выключателя в случае необходимости, что позволит сократить эксплуатационные расходы, сократив периодичность обслуживания.
- Возможность автоматически рассчитывать место повреждения сети при установке соответствующего ПО у диспетчера, что позволяет оперативно устранить проблему.
Задачу аварийного отключения поврежденного участка сети, секционирования сетей, включения резерва выполняли Пункты секционирования сетей (ПСС). Это были здания с установленным в них необходимым электротехническим оборудованием, которое требовало периодических проверок и ремонтов. Сегодня к основным функциям ПСС добавляется учет электроэнергии. Для поиска неисправностей и локализации аварийных участков сетей 6—10 кВ создаются специализированные системы и устройства, оснащающие все те же сети своими датчиками для сбора информации.
Основная часть функций сетей сегодня решается столбовым пунктом секционирования — реклоузером. Для него не требуется специального помещения — он размещается на опоре, поскольку имеет небольшой вес. Практически не требует обслуживания — контактные реле заменены электронными устройствами. Имеет возможность передавать информацию диспетчеру сети о факте аварии, о текущих измерениях параметров сети — для локализации аварийного участка; обеспечивает коммерческий учет отпущенной электроэнергии; диспетчер имеет возможность дистанционной перекоммутации для выполнения секционирования сети, подключения резервных линий и др.
Это позволяет снижать затраты эксплуатирующих организаций, уменьшать перерывы в электроснабжении объектов, собирать данные по АСКУЭ и АСДУЭ с распределительной сети и потребителей энергии.
Для выполнения этих функций в реклоузере ЭТЦ «Энергорегион» применены современные методы измерений и передовые технические решения, как то:
· антиферрорезонансные датчики тока и напряжения,
· вакуумный выключатель с магнитной защелкой,
· GSM- или PLC-модем,
· специализированный блок РЗА,
· Возможность установки счетчика АСКУЭ и другие функции.
При заказе возможно обсудить требуемые функции и подобрать необходимые для этого компоненты реклоузера.
Около 900 тыс. км составляет протяженность электрических сетей, на территории России. Это только те, в которых номинальное напряжение равно 6—10 кВ.
Из них более семидесяти процентов изношены как морально, так и физически, что приводит к огромному числу (80 %) аварий и КЗ.
В совокупности эти негативные факторы, приводят к низкому показателю качества электроэнергии для конечного потребителя и к 12—16 % потерь.
Все это несет убытки как для энергетиков, так и для простых потребителей.
