Если вы задались вопросом выбора трансформаторной подстанции, не пренебрегайте консультацией специалиста. КТП — это дорогостоящее оборудование, которое при правильном выборе, профессиональной установке и качественном обслуживании прослужит вам не один год.
Несомненно, перед каждым стоит задача приобрести оборудование, потратив на это как можно меньше средств. Поэтому определите для себя два момента: какую задачу должно выполнять оборудование и где вы его будете устанавливать. Кроме того, сообщите менеджеру, сколько потребителей и какого рода будет питать электроэнергией ваша подстанция.
Чтобы выбрать подходящее оборудование, нужно разобраться в типах подстанций.
Начнем со следующих определений:
РП (трансформаторная подстанция) — это электроустановка, которая используется только для преобразования и распределения электрической энергии. В состав ТП обычно включаются один или несколько трансформаторов устройства распределения тока, защитное оборудование, устройство для измерений.
КТП (комплектная трансформаторная подстанция) — это электрическая установка, которая рассчитана на прием электрической энергии высокого напряжения и преобразование ее в низкое напряжение для возможности последующего распределения электроэнергии потребителям бытовой сети. КТП включает в себя РУВН — устройство, способное распределять среднее напряжение (до 35 кВ), РУНН — устройство, способное распределять низкое напряжение (до 1 кВ), силовой понижающий трансформатор и различные дополняющие конструкции, которые могут изготавливаться по необходимости.
Выделяют следующие виды КТП:
· КТПН. Эти модели применяются исключительно для наружной установки. Их мощность варьируется в диапазоне 10—3100 кВА, а напряжение достигает 6—35 кВ.
· 2КТПН. По сути, здесь речь идет об аналогичных подстанциях, однако их отличием служат два трансформатора, что делает оборудование более практичным в использовании с наличием возможности взаимного резервирования.
· КТПУ и 2КТПУ. Особенность этих подстанций — наличие сэндвич-панелей, которые обеспечивают утепление. Это позволяет использовать оборудование даже в условиях низких температур — до −60 °C.
· КПТМ. Мачтовые модели, которые отлично подходят для энергообеспечения нефтяных скважин и небольших поселков.
· КТПС - Столбовые подстанции. Они монтируются непосредственно на металлические или железобетонные конструкции и станут хорошим выбором для сельскохозяйственных объектов и дачных кооперативов.
· КТПВ - Предназначаются для внутренней установки, подойдут для цехов и прочих производственных помещений.
· БКТП — их полностью изготавливают в заводских условиях, доставляют на место в виде единой конструкции либо отдельными блоками. Изготавливаются они, как правило, из бетона либо из сэндвич-панелей.
Так же при выборе трансформаторной подстанции и ее поставщика следует обратить внимание на следующие нюансы:
· материал корпуса КТП и метод покраски — насколько корпус защищен от коррозии и внешних климатических и механических воздействий, т. к., выбрав экономный вариант, можно существенно проиграть в качестве, что потом обернется лишь дополнительными затратами и, как следствие, превышением бюджета и потерей времени и прочих ресурсов;
· какое решение по компоновке и расположению узлов внутри подстанции будет применено;
· на основе каких комплектующих будет изготовлена подстанция;
· какой опыт выполненных заказов имеет производитель.
Ключевые преимущества подстанций ЭТЗ «Энергорегион»
ЭТЗ «Энергорегиион» уже много лет поставляет КТП на предприятия нефтегазового, промышленного, добывающего, энергетического и строительного комплексов страны. Имеем партнерские отношения и прямые договора на поставку комплектующих ведущих мировых производителей в области электротехнических товаров. Также завод получил статус бронзового сертифицированного партнера-сборщика Schneider Electric, что гарантирует новый уровень качества сборки электрощитовых изделий, подтвержденный производителем.
При разработке КТП наши специалисты учтут привязку к определенной местности, наличию дорог, зависимость от близко расположенных сооружений. А также могут обеспечить удобство обслуживания подстанции (расположение ячеек, коридоров обслуживания), уменьшение по потребности габаритных размеров путем объединения отсеков, исключения коридоров обслуживания или замену стандартного оборудования на оборудование с минимально допустимыми размерами с сохранением функций (например, замена КСО трехсотой серии на моноблок).

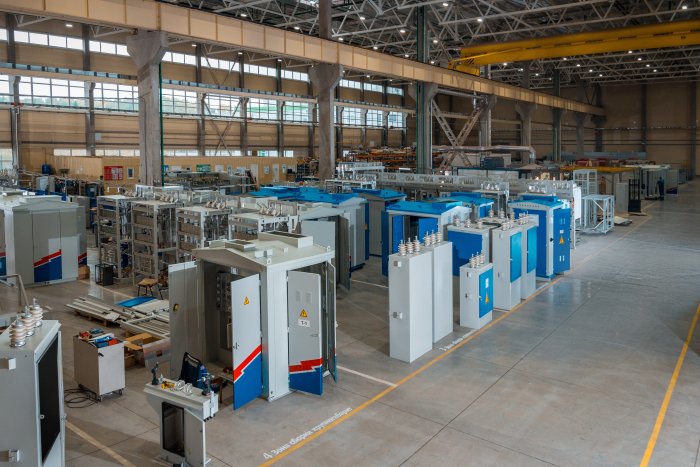

Цех оснащен оборудованием для полного производственного цикла, который включает участки металлообработки, сборки и покраски оборудования. Это позволяет полностью контролировать качество выпускаемых изделий на всех этапах производства.
Современные станки (гидравлические листогибочные прессы, гильотинные ножницы, станки плазменной резки, установка ручной воздушно-плазменной резки, сварочное оборудование), а также квалифицированный персонал позволяют выпускать высокоточные, технологичные детали и изделия, решать сложные задачи и использовать нестандартные подходы в производстве, необходимость в которых может возникнуть в ходе проектирования и окончательной реализации проекта.
Все оборудование из этой статьи вы можете заказать на нашем сайте и получить качественные услуги полного цикла.
